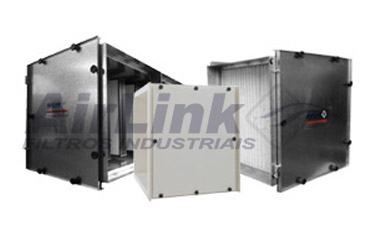

Las cajas de filtración para ducto fabricadas por AirLink Filtros son apropiadas para montaje en ductos, construidas en chapa de acero galvanizado con opción de pintura epóxica. Poseen puerta de inspección para facilitar la limpieza y el mantenimiento de los filtros.
Los filtros pueden instalarse mediante resortes, varillas o rieles que garantizan 100% de estanqueidad. Las cajas de filtración fabricadas por AirLink Filtros fueron diseñadas especialmente para alojar hasta 3 etapas de filtración.
Las cajas de filtración se dimensionan de acuerdo con los caudales de los equipos y los tipos de filtros a utilizar. Los modelos AL-CGF fueron especialmente diseñados para alojar 2 etapas de filtración (filtros gruesos – G1 a G4 y filtros finos – M5 a F9 según NBR 16101), ofreciendo gran eficacia, practicidad en la instalación y agilidad en el mantenimiento.
Disponibles para los siguientes tipos de filtros: Filtros Metálicos, Planos Desechables, Filtros Multibolsas y Filtros Finos con medio filtrante en papel plisado celulósico o microfibra de vidrio.
Modelo | Modulación | Dimensiones BxAxP | Caudal (m³/h) |
| AL-CGF | 1/2 x 1 | 300x600x660 mm | 2.200 |
| AL-CGF | 1 x 1 | 600x600x660 mm | 4.300 |
| AL-CGF | 1 1/2 x 1 | 900x600x660 mm | 6.400 |
| AL-CGF | 2 x 1 | 1200x600x660 mm | 8.500 |
| AL-CGF | 2 1/2 x 1 | 1500x600x660 mm | 11.000 |
| AL-CGF | 3 x 1 | 1800x600x660 mm | 13.000 |
| AL-CGF | 2 x 2 | 1200x1200x660 mm | 17.000 |
| AL-CGF | 3 x 3 | 1800x1800x660 mm | 38.500 |
Los modelos AL-CHC fueron especialmente diseñados para alojar 2 etapas de filtración: filtros de alta eficiencia (fino clase M5 a F9 según NBR 16101), absolutos (clase E-10 a H-14 conforme DIN EN 1822) o filtro de carbón activado para atenuación de gases/olores. Presentan un sistema de encaje y fijación que permite el apriete progresivo, garantizando total estanqueidad.
Modelo | Modulación | Dimensiones BxAxP | Caudal (m³/h) |
| AL-CHC | 1/2 x 1 | 310x615x660 mm | 2.000 |
| AL-CHC | 1 x 1 | 615x615x660 mm | 3.000 |
| AL-CHC | 1 1/2 x 1 | 925x615x660 mm | 5.000 |
| AL-CHC | 2 x 1 | 1230x615x660 mm | 6.000 |
| AL-CHC | 2 1/2 x 1 | 1540x615x660 mm | 8.000 |
| AL-CHC | 3 x 1 | 1845x615x660 mm | 9.000 |
| AL-CHC | 2 x 2 | 1230x1230x660 mm | 12.000 |
| AL-CHC | 3 x 3 | 1845x1845x660 mm | 27.000 |
Los modelos AL-CGFA fueron diseñados para alojar 3 etapas de filtración (filtros gruesos – G1 a G4, filtros finos – M5 a F8 NBR 16101, absolutos – clases E-10 a H-14 según DIN EN 1822) o carbón activado para gases/olores. Presentan sistema de encaje que permite el apriete progresivo con total estanqueidad.
Modelo | Modulación | Dimensiones BxAxP | Caudal (m³/h) |
| AL-CGFA | 1/2 x 1 | 300x600x1250 mm | 2.000 |
| AL-CGFA | 1 x 1 | 600x600x1250 mm | 3.000 |
| AL-CGFA | 1 1/2 x 1 | 900x600x1250 mm | 5.000 |
| AL-CGFA | 2 x 1 | 1200x600x1250 mm | 6.000 |
| AL-CGFA | 2 1/2 x 1 | 1500x600x1250 mm | 8.000 |
| AL-CGFA | 3 x 1 | 1800x600x1250 mm | 9.000 |
| AL-CGFA | 2 x 2 | 1200x1200x1250 mm | 12.000 |
| AL-CGFA | 3 x 3 | 1800x1800x1250 mm | 27.000 |
Para más información consulte a nuestro departamento técnico-comercial.
Las Cajas de Filtración AirLink están diseñadas para instalaciones en ductos y los filtros se fijan en marcos con resortes de presión o varillas que proporcionan perfecta estanqueidad.
Son indicadas para instalaciones en ductos, poseen puerta estanca de inspección que facilita el mantenimiento y la sustitución de los elementos filtrantes.
